응용(발전분야_연료전지시스템)

Power Generation : Fuel Cell System

연료 전지( Fuel Cell )는 연료가 가진 에너지를 열 에너지나 운동 에너지 등 다른 형태의 에너지로 변환하는 과정을 거치지 않고 직접 전기 에너지로 변화시켜 에너지 손실을 최소화하는 미래 지향적 발전 시스템입니다. 기존 화력 발전을 대체할 뿐아니라, 지역 분산발전용, 건물용과 같은 중소형 발전 시스템에서 자동차에 이르기까지 활용 분야가 무척 넓으며, 유해 물질의 배출이 거의 없는 친환경 발전 시스템으로 크게 각광받고 있습니다.

이미지명

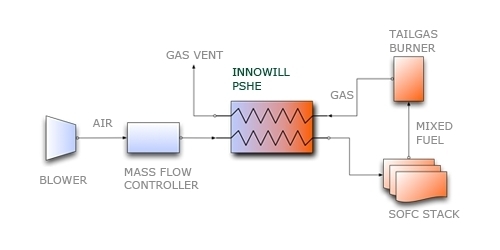

Application : PSHE for Fuel Cell (Solid Oxide Fuel Cell, SOFC)

연료전지 발전 시스템에서 열교환기는 고온에서 일어나는 화학 반응을 경제적으로 유지시키기 위해 반드시 필요한 필수 부품입니다. 특히 연료 전지 시스템에서는 온도가 높을수록 전기 화학 반응 속도도 빨라지기 때문에, 열교환기의 고온 신뢰성은 매우 중요한 요소입니다. 이노윌의 주전열면 열교환기(Primary Surface Heat Exchanger)들은 스테인레스 스틸로 제작되므로 고온에서 안정성이 뛰어나며 레이저 용접/GTA 용접 후 철저한 기밀 검사 후에 출시되므로 누설이나 변형의 우려 없이 안심하고 사용하실 수 있습니다.

단위 체적당 전열면적이 매우 높고 효율이 높은 것은 물론, 0.1mm의 박판을 주재료로 만들어지므로 동작 유체의 온도를 화학 반응에 필요한 적정 온도에 도달시키는 시간이 매우 짧아 연료 전지 시스템의 경제성을 제고시킬 수 있습니다. 또한 소형화, 경량화가 가능하므로 휴대용 연료 전지에도 활용할 수 있습니다. 이노윌은 지금까지 다양한 연료 전지용 PSHE를 개발하여 납품한 바 있습니다.

Some Related Products for Fuel Cell Generating System

이미지명

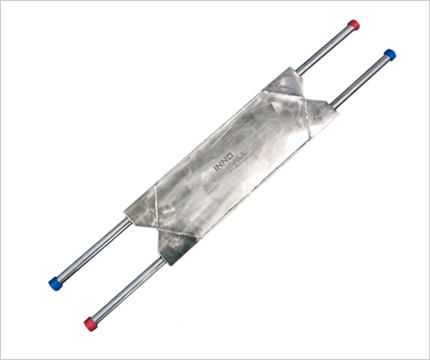

Compact Primary Surface Heat Exchanger A0705-8 for SOFC

  • Heat Capacity : 0.03~0.5kW

  • Operation Temperature : Max. 900°C

  • Effectiveness : 55 ~ 79%

  • Pressure Drop : 2kPa

  • Core Size : 79 x 96 x 50 (WLH, mm)

이미지명

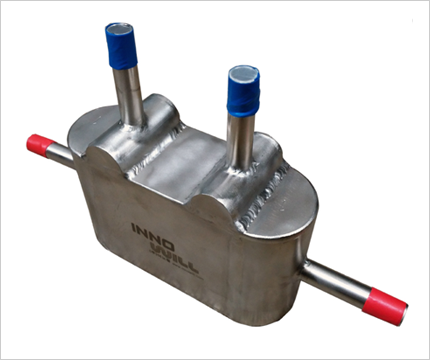

Compact Primary Surface Heat Exchanger B0510-8 for SOFC

  • Heat Capacity : 2kW

  • Operation Temperature : 700°C

  • Effectiveness : 85%

  • Pressure Drop : 2kPa

  • Core Size : 55 x 160 x 50 (WLH, mm)

이미지명

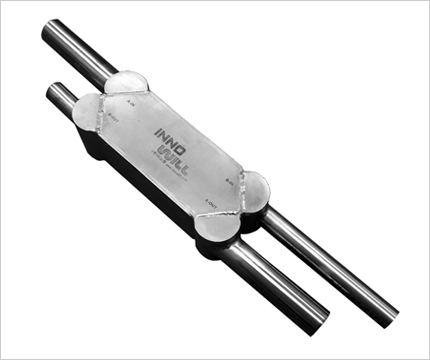

Compact Primary Surface Heat Exchanger B1430-8 for SOFC

  • Heat Capacity : 1kW

  • Operation Temperature : 700°C

  • Effectiveness : 90%

  • Pressure Drop : Less than 4kPa

  • Core Size : 155 x 50 x 300 (WLH, mm)

이미지명

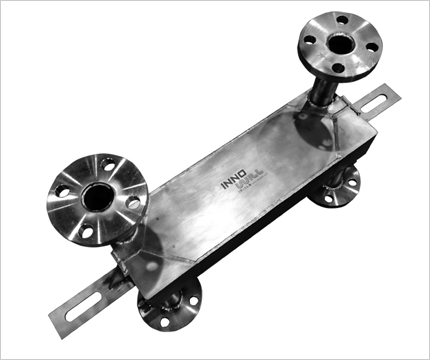

Compact Primary Surface Heat Exchanger B1430-12
(for SOFC-Solid Oxide Fuel Cell)

  • Heat Capacity : 6kW

  • Operation Temperature : 750°C

  • Effectiveness : 79%

  • Pressure Drop : Less than 34kPa

  • Core Size : 1505 x 4350 x 75 (WLH, mm)

이미지명

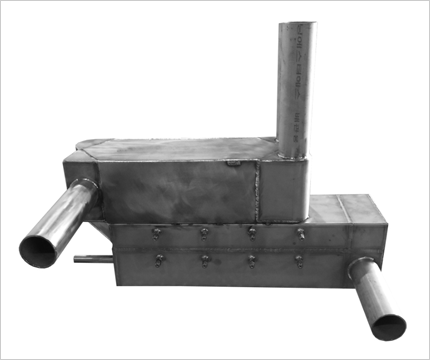

Compact Primary Surface Heat Exchanger B1430-25S for SOFC

  • Heat Capacity : 5kW

  • Operation Temperature : 650°C

  • Effectiveness : 85%

  • Pressure Drop : Less than 0.5kPa

  • Core Size : 150 x 142 x 300 (WLH, mm)
