Reactors

voc

GTL 반응기

GTL(Gas to Liquid) 반응기는 기체를 촉매 반응시켜 액체로 만드는 것입니다. 천연가스를 액화시키는 반응기는 개발자의 이름을 따 피셔-트롭쉬(Fischer-Tropsch) 반응기라 불리는데, 천연가스를 액화시킴으로써 보관이나 운반이 용이할 뿐아니라 추후 증류시킴으로써 디젤이나 가솔린과 같은 연료를 불순물 없이 순수한 상태로 만들어 낼 수 있으므로 최근 크게 각광받고 있습니다.

피셔 트롭쉬 반응기에서 중요한 것은 화학 반응이 일어나는 온도 대에 신속하게 진입해야 하며 화학 반응에서 발생하는 열을 제거하여 일정한 온도를 유지해야 한다는 점, 그리고 화학 반응이나 촉매 환원 반응 과정의 높은 압력에 견뎌야 하는 점 등을 들 수 있습니다.

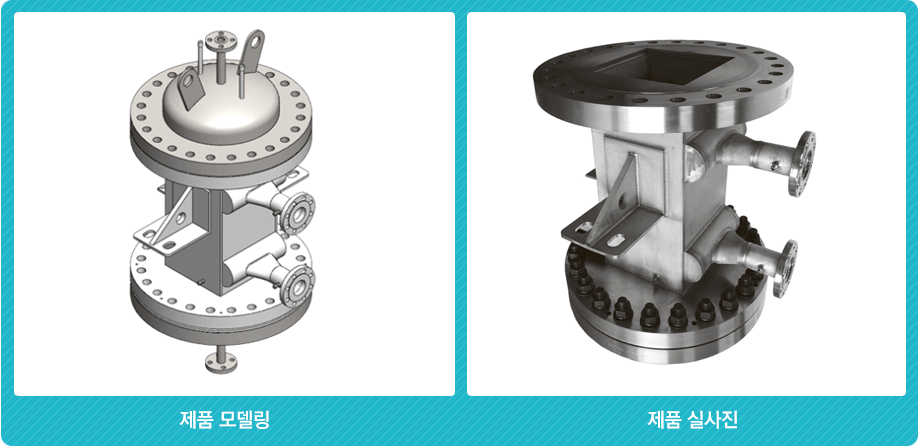

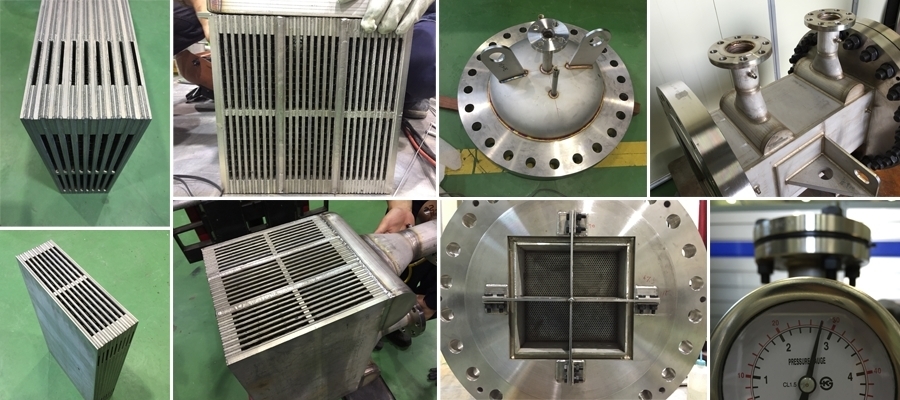

이노윌의 GTL 반응기는 내식성 및 고온 신뢰도를 확보하기 위해 박판의 스테인레스 스틸로 제작되며 프로세스 채널은 직선 핀, 냉각 채널은 주름 핀을 사용하여 제작됩니다. 보다 완벽한 반응기를 제작하기 위하여 완성품 뿐만 아니라 제작 과정에서 모듈 단위로도 내압 기밀 검사를 시행하고 있습니다.

촉매의 유지 보수를 위해 탈착식의 메쉬 지지대를 갖고 있으며, 내부 주름 핀의 확실한 결합과 반응기의 높은 내압 강도를 유지하기 위해 용접과 브레이징을 혼합하여 제작되므로 20~30bar의 높은 내압에도 누설이나 변형 없이 안전하게 사용하실 수 있습니다.
