MGT / ORC

A705-08

발전 분야 : 마이크로 가스터빈 / 유기 랭킨 사이클

MGT(Micro Gas Turbine)

마이크로 가스터빈은 일반적으로 발전 용량이 대략 300kW 미만의 소형 가스 터빈을 의미합니다. 마이크로 가스 터빈 발전 시스템은 분산발전에 적용할 수 있도록 크기가 작다는 장점을 갖고 있지만, 시스템이 소형이 되면 부피에 비해 면적의 비율이 커지므로, 열손실이나 마찰의 영향이 커서 효율 저하와 함께 고속 회전에 의한 물리적 손실이 크다는 단점을 갖게 됩니다.

이미지명

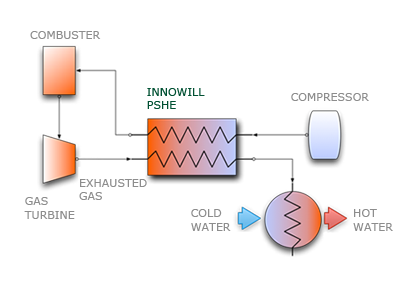

Application : Heat Recovery for MGT ( Micro Gas Turbine )

하지만 터빈 출구의 고온 스팀이 지니고 있는 폐열을 재열기(Recuperator)로 회수하여 이용할 경우 발전 효율이 15% 이상 증가하므로 기존 대형 발전 시스템과 충분한 경쟁력을 지니게 됩니다. 이노윌에서 제작하는 주전열면 열교환기는 특히 크기가 작고 크기 대비 전열면의 면적이 매우 넓으며, 스테인레스 스틸로 제작되어 고온에서 신뢰성이 높으므로 마이크로 가스터빈 발전 시스템에는 안성맞춤이라고 할 수 있습니다.

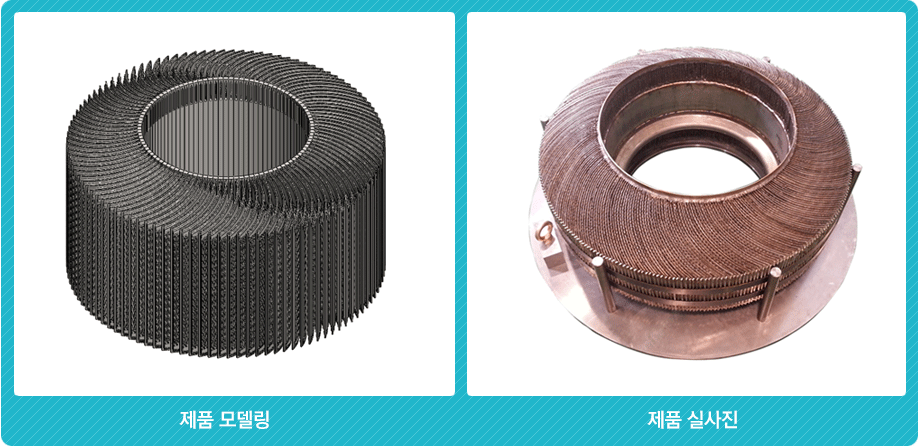

이노윌은 마이크로 가스터빈용 PSHE를 2012년부터 연구/개발해오고 있으며 지금까지 환영(Annular Type) 및 박스형(Box Type)의 제품을 개발하고 납품한 바 있습니다.

이미지명

ORC(Organic Rankine Cycle)

생산된 열의 절반 이상이 손실되는 현 발전 시스템에서 폐열을 재활용하는 방안이 다각도로 모색되고 있습니다. 바이너리 발전 시스템은 터빈을 구동하지 못할 정도로 낮은 온도의 유체를 열원으로 하고, 열교환기를 통해 끓는 점이 낮은 유기 물질을 가열하여 터빈을 구동하게 됩니다.

이를 유기 랭킨 사이클( Organic Rankin Cycle, ORC )이라 부르며, 이노윌의 미세 채널 열교환기는 최소의 사이즈와 무게로도 필요한 성능을 충족시켜 유기 랭킨 사이클에 훌륭하게 적용될 수 있습니다. 이 외에 지열수를 추출하여 전기를 생산하는 지열 발전 시스템에도 활용이 가능하며 다양한 열원으로부터 에너지를 추출하는 각종 플랜트에 폭넓게 활용할 수 있습니다.

이미지명
이미지명

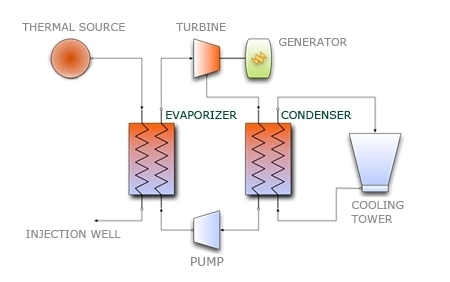

Application : Organic Rankin Cycle
